6500-D2

pour le système 6500 Packet-Optical Platform

PRX 6500 D2 CvrOn SO

Conçu pour répondre aux besoins des entreprises en périphérie, le système 6500-D2 est un élément compact de taille 2RU qui étend de façon économique la flexibilité et la tolérance de la plate-forme 6500 du centre à l’accès réseau.

Caractéristiques

No. 1

Fournit des options de configuration à un prix optimal pour un transport efficace de services flexibles sur des longueurs d’onde 2,5G, 10G, 40G et 100G via des circuits interchangeables ou des ports de services intégrés.

No. 2

Prend en charge une large variété de modules de service, permettant ainsi un transport efficace des services avec des protocoles multiples pour des applications commerciales variées, notamment des services Ethernet d’entreprise, des services transparents sur longueur d’onde et des liaisons sans fil.

No. 3

Offre une solution d’amplificateur de ligne optique économique conçue pour des infrastructures photoniques ayant des exigences d’encombrement réduit.

No. 4

Permet une exploitation simplifiée et des coûts de remplacement réduits à travers une flexibilité de solution réseau transparente sur l’ensemble de la gamme 6500, avec un seul logiciel, un seul système de gestion et des cartes réutilisables sur différentes étagères.

No. 5

Profite des options d’alimentation CA et CC dans un format 2RU compact pour une adaptation parfaite aux sites client.

No. 6

Offre des unités d’équipements communs remplaçables sur le terrain, pour assurer que les pannes n’aient aucun impact sur les services et ainsi améliorer la disponibilité du réseau et la satisfaction des clients.

Caractéristiques techniques

  • +Variantes d’étagère
    • 6500-D2 avec SP + OTN Flex MOTR 8XSFP
    • 6500-D2 Optical Type 2
  • +Options d’alimentation
    • 6500-D2 avec SP + OTN Flex MOTR 8XSFP
      • 110/240 V CA, -48/60 V CC
    • 6500-D2 Optical Type 2
      • 110/240 V CA, -48/60 V CC et +24 V CC
  • +Variantes de processeur intégré
    • 6500-D2 avec SP + OTN Flex MOTR 8XSFP
      • S/O
    • 6500-D2 Optical Type 2
      • SP à panneau d’accès (SPAP)
      • SP à panneau d’accès (SPAP-2) avec 2xOSC 2xSFP
  • +Bande passante de fond de panier inter-emplacements
    • 6500-D2 avec SP + OTN Flex MOTR 8XSFP
      • 20 Gbit/s
    • 6500-D2 Optical Type 2
      • 40 Gbit/s
  • +Cartes d’interface de services prises en charge
    • Transpondeurs multiplexés ou non à modules photoniques
      • Gamme complète de modules amplificateurs
      • Transpondeur cohérent multiplexé 100G (10x10G)
      • Cartes de ligne 40G cohérentes : métropolitaines, régionales, longue distance, ultra longue distance, optimisées PMD, sous-marines, sans couleur
      • Cartes client 40G cohérentes : 4x10G à débits multiples, 40G à débits multiples
      • 4 cartes 10G à débits multiples OTR avec chiffrement à hautes performances AES-256 certifié par le FIPS
      • SDH/SONET ADM : SuperMux
      • Ethernet : eMOTR 152G, eMOTR Edge 68G (température étendue), L2MOTR 30G
      • Modules OTN : 8 ports OTN Flex MOTR (2,7G), 1+8 ports OTN Flex MOTR (10G) - incluant une variante OSP Classe 2 GR-3108-CORE non contrôlée
  • +Caractéristiques environnementales
    • Température de fonctionnement
      • De +5 °C à +40 °C
      • De -5 °C à +55 °C à court terme
      • De -40 °C à +65 °C en variante OSP Classe 2 GR-3108-CORE non contrôlée
    • Taux d’humidité relative
      • De 5 % à 85 % (sans condensation)
    • Altitude
      • 4 000 m
    • Caractéristiques antisismiques
      • Zone 4
  • +Caractéristiques physiques
    • Dimensions physiques
      • 89 mm (H) x 443,2 mm (L) x 281 mm (P)
    • Poids
      • 6500-D2 avec SP + OTN Flex MOTR 8XSFP
        • 6,8 kg
      • 6500-D2 Optical Type 2
        • 3,9 kg

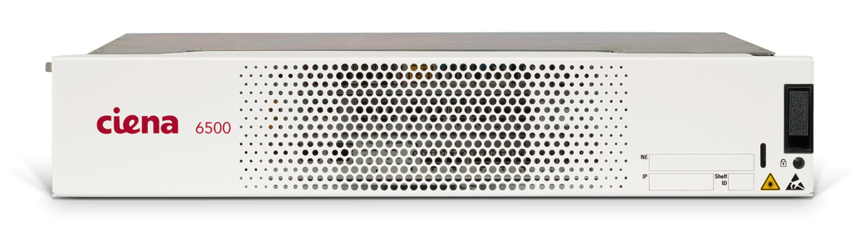

Vue 3D du produit
