6500-S32

pour le système 6500 Packet-Optical Platform

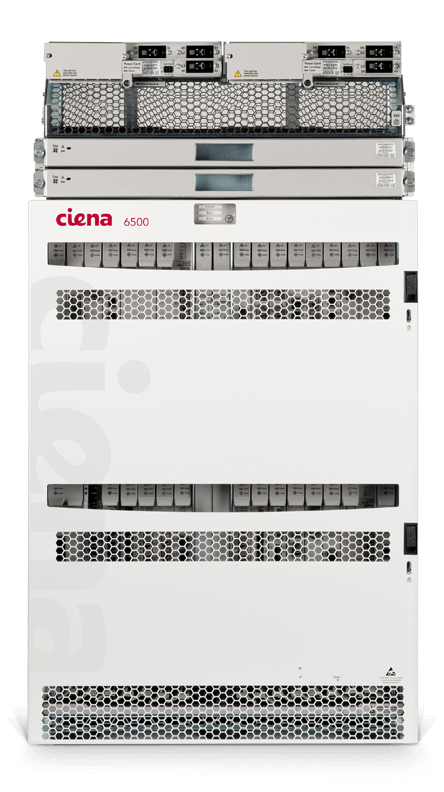

PRX 6500 S32 DoorOn SO

Conçu pour les solutions réseau de haute capacité, le 6500-S32 fait converger des capacités complètes pour Ethernet, TDM et WDM avec une commutation OTN/paquets hybride sans contrainte et avec un plan de contrôle intelligent pour maximiser l’efficacité de la bande passante et la flexibilité du réseau global.

Caractéristiques

No. 1

Utilise 3,2 Tbit/s de commutation hybride OTN et paquets sans restriction pour utiliser le plus efficacement les ressources sur le réseau.

No. 2

Prend en charge la suite complète des architectures photoniques pour le transport des services sur des longueurs d’onde 2,5G, 10G, 40G, 100G et 200G.

No. 3

Permet de simplifier l’exploitation et de réduire les coûts de pièces de rechange grâce à une flexibilité des solutions réseau transparente sur l’ensemble de la gamme 6500.

No. 4

Prend en charge des solutions de commutation OTN et paquets par transpondeurs multiplexés et par matrice centralisée, permettant d’optimiser les configurations en termes de coûts.

No. 5

Offre des capacités de plan de contrôle et de solutions cohérentes à 10G, 40G et 100G à la pointe du secteur pour pouvoir évoluer et différencier les services.

No. 6

Fournit toute une gamme d’offres différenciées de services à travers diverses options de protection de ligne et d’équipements.

Caractéristiques techniques

  • +Options d’alimentation
    • Cartes d ’alimentation 3x60 A redondantes avec disjoncteur/fusible
    • Cartes d ’alimentation 4x60 A redondantes avec disjoncteur/fusible (NTK603AB uniquement)
  • +Capacité
    • SONET/SDH : 640 Gbit/s Répartiteur SONET/SDH : 640G
    • Paquets/OTN : 3,2 Tbit/s Répartiteur paquets/OTN :jusqu ’à 3,2 T
    • Système : jusqu ’à 19,2 Tbit/s
    • WDM : DWDM 2,5G/10G/40G/100G/200G, CWDM 2,5G
    • Longueurs d’onde prises en charge : 96 longueurs d’onde sur la bande C, fonctionnalités optiques réglables sur la bande complète
  • +Nombre de logements de carte de service
    • 32
  • +Cartes d’interface de services prises en charge
    • Modules à commutation OTN/paquets
      • 10 modules 10G PKT/OTN
      • 1 module 100G + 2 modules 40G PKT/OTN
      • 100G DWDM PKT/OTN
      • 40G DWDM PKT/OTN
      • 16 modules 2,7G OTN
      • 48xGbE
    • Modules photoniques
      • Suite complète des filtres passifs, 50 GHz, 100 GHz, ROADM à grille flexible, EDFA, Raman intelligent, sans couleur, sans direction, sans conflit, architecture Coherent Select
    • Transpondeurs/Transpondeurs multiplexés
      • Transpondeur cohérent 100GE/OTU4
      • Transpondeur cohérent multiplexé 100G (10x10G)
      • Cartes de ligne 100G/150G/200G cohérentes : métropolitaines, régionales, longue distance, ultra longue distance, optimisées PMD, sous-marines
      • Solutions de chiffrement 100G/200G cohérentes à hautes performances AES-256 certifiées par le FIPS
      • Cartes client 100G cohérentes : 10 cartes 10GE, 10 cartes 10G à débits multiples, 2 cartes 40G + 2 10G, 1 carte client 100GbE/OTU4
      • Cartes de ligne 40G cohérentes : métropolitaines, régionales, longue distance, ultra longue distance, optimisées PMD, sous-marines, sans couleur
      • Cartes client 40G cohérentes : 4 cartes 10G à débits multiples, 40G à débits multiples
      • 10G : 4 cartes 10G à débits multiples OTR avec chiffrement à hautes performances AES-256 certifié par le FIPS
      • Ethernet : eMOTR 152G, eMOTR Edge 68G, L2MOTR 30G
      • Modules OTN : 8 ports OTN Flex MOTR (10G), 1+8 ports OTN Flex MOTR (20G)
      • ADM sur lame 10G SONET/SDH : SuperMux
  • +Caractéristiques environnementales
    • Température de fonctionnement
      • De +5 °C à +40 °C en conditions normales
      • De -5 °C à +50 °C à court terme
    • Taux d’humidité relative
      • De 5 % à 85 % (sans condensation)
    • Caractéristiques antisismiques
      • Zone 4
  • +Caractéristiques physiques
    • Dimensions physiques
      • 977 mm (H) x 498 mm (L) x 277,5 mm (P)
    • Poids
      • 34,9 kg pour NTK603AA / 33,3 kg pour NTK603AB

Vue 3D du produit
