Gamme 6500 série T

6500 Packet-Optical Platform

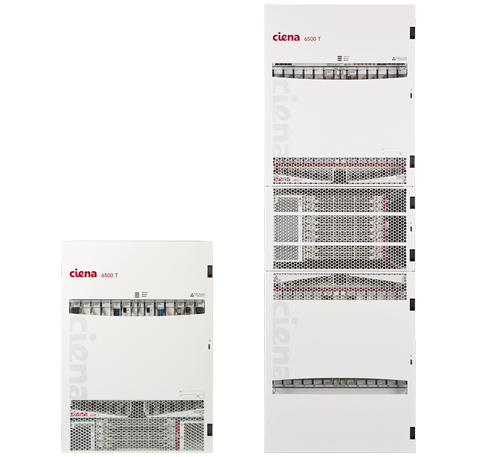

6500 T12/T24

Grâce à sa capacité d’évoluer à une commutation de l’ordre du térabit par seconde et par emplacement, et grâce à sa flexibilité de routage en longueurs d’onde sans restrictions sur n’importe laquelle des 16 voies, la configuration programmable des 6500-T12/T24 permet aux prestataires de services de distribuer efficacement un contenu personnalisable à leurs utilisateurs finals et de fournir une expérience client supérieure, à la demande.

Caractéristiques

No. 1

Répond aux exigences de capacité ultra-élevée avec moins d’équipements à travers des fonctions de paquets, OTN et DWDM regroupées sur une seule plate-forme.

No. 2

Permet des économies significatives en termes de puissance et d’espace avec la prise en charge d’une capacité de 6 Tbit/s avec moins d’un demi-rack et 12 Tbit/s par rack dès le premier jour, évoluant jusqu’à 24 Tbit/s par baie.

No. 3

Soutient une architecture photonique modulaire, en donnant les coûts d’entrée les plus bas et des avantages de tarification progressive.

No. 4

Fournit un routage en longueur d’onde totalement flexible sans restriction grâce aux composants numéro 1 sur le secteur, les WaveLogic Photonics de Ciena, dotés de ROADM à grille flexible CDC.

No. 5

Active une capacité programmable avec un plan de contrôle multicouche offrant des avantages de gestion facile ainsi qu’une large variété d’offres SLA.

Vue 3D du produit

Caractéristiques techniques

  • +Étagères 6500 série T
    • 6500-T12
    • 6500-T24
  • +Dimensions physiques
    • 6500-T12
      • 17RU
      • 754 mm (H) x 498 mm (L) x 430 mm (P)
    • 6500-T24
      • 36RU
      • 1 590 mm (H) x 498 mm (L) x 433 mm (P)
      • Étagère en rack EIA 44RU : 2 134 mm (H) x 660 mm (L) x 457 mm (P)
  • +Options de montage
    • 6500-T12
      • ETSI
      • EIA 23 pouces
    • 6500-T24
      • Prémontée dans rack EIA 23 pouces
  • +Caractéristiques environnementales
    • Température normale de fonctionnement
      • De +5 °C à +40 °C
    • Température de fonctionnement à court terme
      • De -5 °C à +50 °C
    • Plage d’humidité normale :
      • De 5 % à 85 % HR
    • Caractéristiques antisismiques
      • Zone 4
  • +Refroidissement
    • Modules de ventilation d’étagère éco-énergétiques, à vitesse variable, redondants et remplaçables sur le terrain
  • +Alimentation
    • Modules d’alimentation redondants et remplaçables sur le terrain
    • Tension d’entrée en fonctionnement : De -40 V à -75 Vcc
  • +Module de commande et minuterie
    • Redondance prise en charge
  • +Modules de commutation
    • Commutation 500 Gbit/s par emplacement, jusqu’à 6 Tbit/s par étagère T12 et jusqu’à 12 Tbit/s par étagère T24
    • Commutation OTN et paquets indépendante
    • Commutation OTN non bloquante, granularité ODU0 – ODU0 à ODU4, y compris ODUFlex
    • Commutation de paquets selon la qualité de service (QoS) avec 8 classes de service (CoS)
    • Protection redondante des équipements 3+1
  • +Interfaces de services
    • 40 modules 10G SFP+ PKT/OTN I/F – 10GbE, OC-192, STM-64, OTU2, OTU2e
    • 5 modules 100G / 12 modules 40G QSFP28/QSFP+ PKT/OTN I/F – 10GbE, 40GbE, 100GbE, OTU3,OTU4
    • 5 modules 100G WaveLogic 3 Nano CFP2 cohérent DWDM PKT/OTN I/F – OTU4
    • 20 modules 10G SFP+ PKT/OTN I/F – 10GbE, OC-192, STM-64, OTU2, OTU2e
    • 2 modules 100G CFP2 PKT/OTN I/F – OTU4, 100GbE
    • 2 modules 100G WaveLogic 3 cohérent DWDM PKT/OTN I/F – OTU4
  • +Modules photoniques
    • Module intégré à 20x1 ROADM à grille flexible et interface de ligne
    • Modèle de multiplexage et démultiplexage sans couleur à 12 canaux et 16 degrés
    • Module d ’amplification enfichable
    • Module d’interconnexion à fibre
  • +Interfaces de gestion
    • Interfaces TL1, CLI, SNMP Northbound
    • OSMINE
    • Gestionnaire de site (EMS)
    • OneControl Unified Management System
  • +Normes/caractéristiques de sécurité
    • Telcordia GR-63 CORE, Version 4, 2012 (NEBS)
    • ETSI EN 300 019-1.3 V2.3.2 Classe 3.1E
    • CAN/CSA-C22.2 n°60950-1/ UL 60950-1, 2e édition
    • CEI 60950-1:2005/A1:2009/A2:2013
    • EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013
    • Telcordia GR-1089-CORE, Version 6
    • CEI 60825-1:2014, EN 60825-1:2007
    • CEI 60825-2:2004/A1:2006/A2:2010
    • EN 60825-2:2004/A1:2007/A2:2010
    • FDA 21 CFR 1040.10
